Vous entendez parler de la pompe à chaleur air / eau partout mais le principe vous semble encore flou. Entre fluide frigorigène, compresseur et COP, le vocabulaire technique peut vite décourager. Pourtant, le fonctionnement d’une pompe à chaleur air / eau repose sur une idée très simple : imaginez un réfrigérateur qui travaille à l’envers et qui réchauffe votre maison au lieu de la refroidir. La PAC capte les calories gratuites présentes dans l’air extérieur puis les transfère vers votre eau de chauffage. Dans ce guide illustré, chaque étape est décortiquée pour que vous compreniez vraiment comment elle chauffe votre logement au quotidien.
Comment Fonctionne une Pompe à Chaleur Air/Eau ? Guide illustré 2025 du fonctionnement pompe à chaleur air eau
Temps de lecture : ~12 min
- Comprendre le fonctionnement d’une pompe à chaleur air / eau en une image
- Les éléments principaux d’une pompe à chaleur air / eau
- Le cycle thermodynamique expliqué étape par étape
- Types de pompes à chaleur air / eau : monobloc et bibloc
- Comment la pompe à chaleur régule la température de votre logement
- Performance énergétique et limites à connaître
- Mini FAQ sur le fonctionnement d’une pompe à chaleur air / eau
- En résumé
Comprendre le fonctionnement d’une pompe à chaleur air / eau en une image
Principe général du fonctionnement
Visualisez votre logement comme un circuit d’eau fermé qui alimente vos radiateurs ou votre plancher chauffant. La pompe à chaleur se branche sur ce circuit et joue le rôle d’ascenseur de chaleur : au « rez-de-chaussée », l’air extérieur (même froid) contient toujours des calories ; à l’« étage », votre eau de chauffage doit atteindre une température confortable. La PAC fait monter la chaleur de l’étage bas vers l’étage haut. Elle ne crée pas la chaleur : elle la déplace et consomme un peu d’électricité pour cela. Un appareil performant peut fournir jusqu’à 4 kWh de chaleur pour 1 kWh d’électricité consommée ; on parle alors d’un COP de 4.
Les éléments principaux d’une pompe à chaleur air / eau

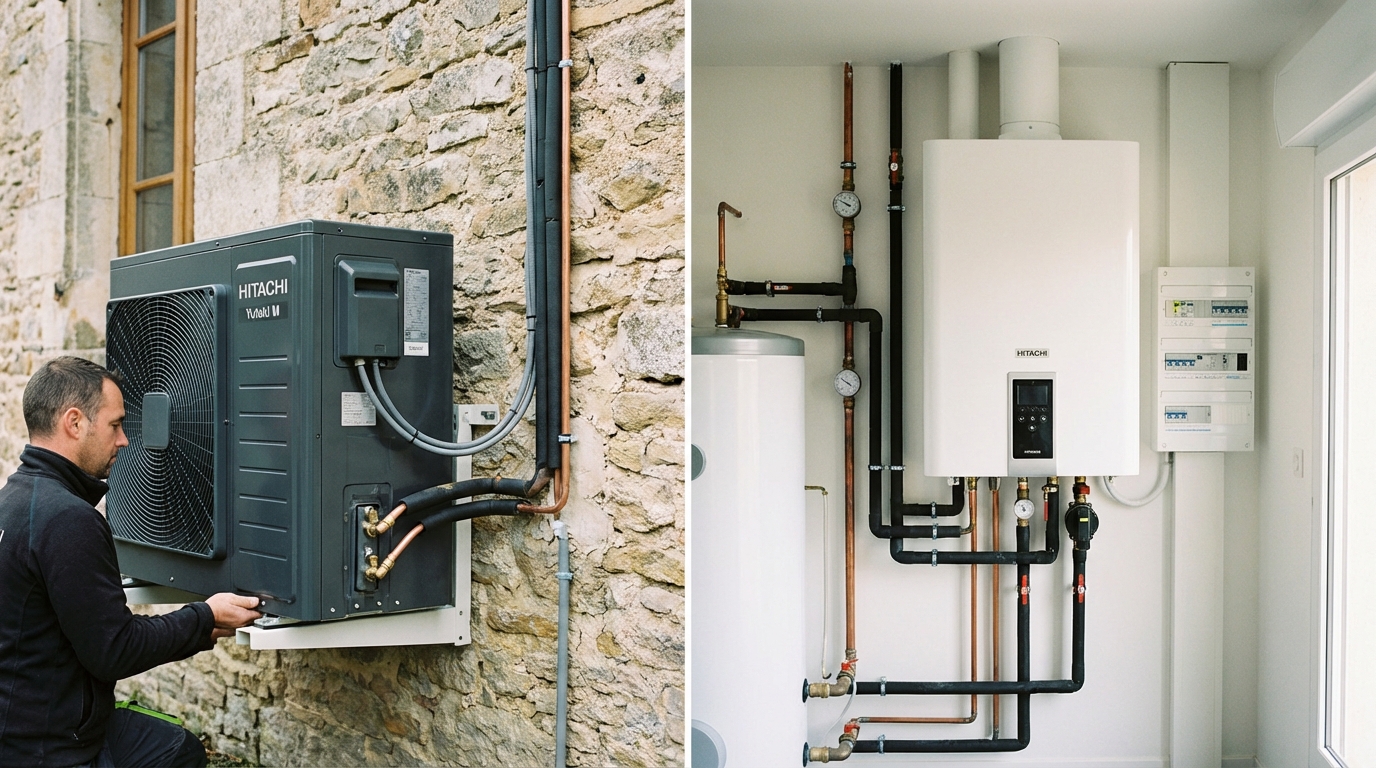

L’unité extérieure : capter les calories de l’air
Installée dans le jardin, sur la façade ou la terrasse, elle contient l’évaporateur et un ventilateur. L’air extérieur est aspiré à travers l’échangeur où circule un fluide frigorigène très froid. Ce fluide se comporte comme une éponge thermique : il absorbe les calories de l’air et passe de l’état liquide à l’état gazeux.
Le compresseur : le cœur du système
Le fluide gazeux entre dans le compresseur alimenté en électricité. En étant comprimé, sa pression et sa température augmentent fortement, exactement comme l’air qui chauffe dans une pompe à vélo.
Le condenseur et le circulateur : chauffer l’eau
Le gaz très chaud arrive dans le condenseur, côté eau de chauffage. Il cède sa chaleur à l’eau qui est ensuite envoyée vers radiateurs, plancher chauffant ou ballon d’eau chaude. Le fluide repasse progressivement à l’état liquide.
Le détendeur : préparer un nouveau cycle
Le fluide liquide traverse le détendeur ; sa pression et sa température chutent. Redevenu très froid, il retourne dans l’évaporateur pour capter de nouvelles calories. Le cycle recommence en continu.
Le cycle thermodynamique expliqué étape par étape
| Étape | Action principale |
|---|---|
| 1 – Évaporation | Le fluide très froid absorbe les calories de l’air extérieur et devient gaz. |
| 2 – Compression | Le compresseur élève la pression et la température du gaz. |
| 3 – Condensation | Le gaz chaud cède sa chaleur à l’eau de chauffage puis redevient liquide. |
| 4 – Détente | La pression retombe, le fluide se refroidit et repart vers l’évaporateur. |
Même par températures négatives, le fluide frigorigène peut s’évaporer, ce qui permet à la pompe à chaleur de fonctionner jusqu’à des valeurs extérieures très basses.
Types de pompes à chaleur air / eau : monobloc et bibloc
Pompe à chaleur air / eau monobloc
- Installation souvent plus simple.
- Moins de charge en fluide frigorigène.
- Idéale quand l’espace intérieur est limité.
Pompe à chaleur air / eau bibloc (split)
L’unité extérieure regroupe évaporateur et compresseur. À l’intérieur, un module hydraulique contient condenseur et régulation ; les deux unités sont reliées par des liaisons frigorifiques. Cette configuration offre de bonnes performances par grand froid et facilite le remplacement d’une chaudière gaz ou fioul, notamment en Essonne (Viry-Châtillon, Savigny-sur-Orge, Morangis, Ris-Orangis).
Comment la pompe à chaleur régule la température de votre logement
La PAC ne tourne pas en continu ; elle fonctionne par cycles déclenchés par le thermostat de votre pièce principale. Lorsque la température descend sous la consigne, le cycle démarre, chauffe l’eau puis l’air intérieur ; la PAC s’arrête quand la consigne est atteinte. Une régulation bien paramétrée et un bon dimensionnement assurent des démarrages progressifs et limitent la consommation électrique. Dans le cadre de remplacements de chaudières en Essonne, l’ajustement de la loi d’eau optimise encore le rendement.
Performance énergétique et limites à connaître
Le COP (coefficient de performance) mesure l’efficacité : un COP = 4 signifie 1 kWh d’électricité pour 4 kWh de chaleur. Les PAC récentes atteignent ces valeurs dans des conditions extérieures favorables. Toutefois, le COP varie selon la température extérieure et la température d’eau demandée ; plus il fait froid ou plus la température d’eau est élevée, plus le COP baisse. L’intérêt est maximal avec des émetteurs basse température (plancher chauffant ou radiateurs adaptés). Par températures très basses, la puissance disponible diminue ; un appoint ou un dimensionnement précis peut alors être nécessaire. L’isolation du logement, le type d’émetteurs et la régulation doivent être envisagés ensemble pour profiter pleinement de la PAC.
Mini FAQ sur le fonctionnement d’une pompe à chaleur air / eau
Une PAC peut-elle produire l’eau chaude sanitaire ?
Oui. De nombreuses PAC air / eau se couplent à un ballon pour fournir l’ECS. Le condensateur transfère la chaleur de l’air extérieur vers l’eau du ballon ; on parle alors de système « double service » (chauffage + eau chaude).
La PAC fonctionne-t-elle quand il gèle ?
Oui. Le fluide frigorigène s’évapore à très basse température ; certains modèles restent opérationnels jusqu’à –20 °C. Les performances baissent alors, d’où l’importance d’un dimensionnement adapté et, si besoin, d’un appoint.
Peut-on remplacer une chaudière gaz ou fioul par une PAC air / eau ?
Dans la grande majorité des cas, oui. La PAC se raccorde au circuit de chauffage central existant. Il faut vérifier la compatibilité des émetteurs et réaliser un bilan thermique pour définir la puissance et la configuration adéquates.
Une PAC air / eau fait-elle beaucoup de bruit ?
L’unité extérieure émet un niveau sonore comparable à un climatiseur performant. Un emplacement réfléchi et le choix d’un modèle adapté limitent l’impact sonore pour vous et votre voisinage.
En résumé
Le fonctionnement d’une pompe à chaleur air / eau repose sur un cycle thermodynamique en quatre étapes : évaporation, compression, condensation, détente. Grâce au fluide frigorigène, la PAC capte les calories de l’air extérieur, même froid, et les transfère vers l’eau de chauffage avec un COP pouvant atteindre 4. Bien dimensionnée et intégrée à l’installation existante, elle réduit fortement la consommation d’énergie par rapport à une chaudière traditionnelle. Si vous habitez en Essonne (Viry-Châtillon, Savigny-sur-Orge, Morangis, Ris-Orangis), nous vous accompagnons pour le remplacement de votre chaudière gaz ou fioul, la recherche d’aides (MaPrimeRénov, CEE) et le financement. Pour en savoir plus, visitez notre guide détaillé. Découvrez également SEF Artisan et nos autres solutions pour votre confort thermique.
